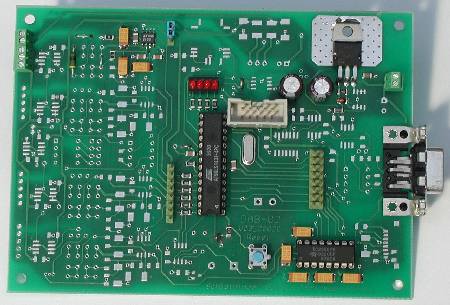

DAB-02 AVR Entwicklungsboard für analog Anwendungen

basiert auf dem Atmel ATmega8/AT90S4433 AVR RISC Prozessor
4x LTC2400 für präzise DC-Messungen
4x Präzisions Level Shifter +/-12V -> 0-5V
serielle Schnittstelle RS232
galvanisch getrennte RS485 Schnittstelle
IrDA Schnittstelle
RTC DS1302 gepuffert vom GoldCap 1F
4Mbit DataFLASH
Präzisionsreferenzquelle REF102 (LT1019)
LT1025 für direkte Thermoelementmessungen
Versorgungsspannung DC 6,5-24V

Es gibt sehr gelungene Starter Kits für die AVR Familie direkt von Atmel (bzw. Kanda). Sie haben auch die Möglichkeit analoge Signale zu verarbeiten. Für anspruchsvollere Anwendungen sind diese Boards allerdings nicht geeignet. Bei Entwicklung des Boards hatten wir vor Augen in erste Linie das Messen von langsam veränderlichen kleinen Signalen wie zum Beispiel bei Temperaturmessung oder DMS. Deshalb besteht die Möglichkeit, bis zu 4 A/D Wandler LTC2400 zu bestücken. LTC2400 ist leicht einzusetzender, hoch genauer 24-Bit - A/D Wandler, der zum Beispiel eine direkte Digitalizierung von Signalen von PT1000(100) Temperatursensoren ermöglicht. Auf der Eingangsseite jedes Wandlers ist ein kleines "Lochrasterfeld", an dem man die Eingangsbeschaltung variierren kann.

Das übersichtliche Layout und eine Vielzahl von Peripheriefunktionen ermöglichen umfangreiche Tests und praktische Versuche mit dem AT90S4433 Mikrocontroller. Damit ist das DAB-02-Board ideal geeignet für Evaluation, Training und Ausbildung!

DAB-02-Board als Core-Modul
Um den Einstieg zu erleichtern, bieten wir DAB-02-Board in der Standardaustatung als Core-Modul mit einem 24-Bit - A/D Wandler LTC2400 und einem Pegelwandler MAX232. In dieser Version ist nur der Mikrocontroller und die unmittelbar zum Betrieb notwendige Außenbeschaltung (Takterzeugung, Resetcontroller) bestückt.

MOSI	1	2	VCC
NC	3	4	GND
/RST	5	6	GND
SCK	7	8	GND
MISO	9	10	GND

In-System Programming
DAB-02 besitzt eine 2x5 Pin Programmierbuchse, welche 100% kompatible zum STK200/300 ist und in-system programming ermöglicht. Wir empfehlen verwenden von Atmel AVR ISP Tool (wird leider nich weiter unterstützt) oder PonyProg.

Anwendungen:

Es gibt eine Vielzahl an möglichen Applikationen. Angefangen von einfachsten Messen der Temperatur mittels eines 24-Bit - A/D Wandlers (Demo1) über 4-Kanal Präzisionstemperatursystem mit "Mooving Average Filter" speichern der Daten in bestimmten Abständen in DataFLASH und Anbindung zum Host über serielle Schnittstelle oder über IrDA (wir liefern auch angepassten IrDA Protokoll-Stack für die AVR-Familie siehe unsere Application Note "Implementation of the IrDA lite stack on the AVR")

Technische Daten:

2 lagige Platine mit Lötstopmaske und Montagelöchern, Abmessungen 138x100mm (passt in Bopla Alubos Gehäuse), Bestückungshöhe 15mm
Versorgungsspannung DC 6,5-24V
Bestückung der Basisaustatung
- ATmega8PC (8 kByte ispFLASH, 1 kByte SRAM, 512 Byte EEPROM) in 28-Pin-PDIP Gehäuse, gesockelt
- Resetbaustein LM809 (für AT90S4433) und Reset-Taste
- 14,7456 MHz Quartz (andere Werte auf Anfrage)
- MAX232
- 1xLTC2400 (24-Bit - A/D Wandler)
- LM317 Spannungsregler (eingestellt auf 5,0V)
- ISP Programmiersockel (2x5 Pin, kompatibel mit STK200/300)
- PD0-PD7 und PC0-PC5 stehen an zwei Stiftleisten (2,54mm-/0,1"-Raster) zur Verfügung
- 4xLED

Andere Bestückungsoptionen (auf Anfrage)

3x LTC2400 (24-Bit - A/D Wandler)
bis zu 4x Präzisions Level Shifter +/-12V->0-5V mit INA105 (es werden noch ein zusatzlicher INA105, eine Referenzspannungsquelle und ein DC/DC Wandler benötigt; siehe Schaltplan Seite 4)
IrDA Schnittstelle mit HDSL-1000
RTC DS1302 gepuffert vom Gold Cap 1F/5,5V
4Mbit DataFLASH AT45D041
Präzisionsreferenzquelle REF102 (LT1019)
LT1025 für direkte Thermoelementmessungen
Summer
galvanisch getrennte RS485 Schnittstelle
Leistungsschalter TPS202 zum Trennen der Versorgung einiger Teile der Schaltung (siehe Schaltplan)
Einstellbarer LDO Regler mit LM2931 (für Batterieanwendungen)

Downloads:
	Manual (Schema, Bestückungsplan usw.)
	Demoprogram (Messen der Temperatur (PT1000) mit LTC2400, Ausgabe der Rohdaten auf die Serielle Schnittstelle)

Preise

(Alle Angaben zzgl. MWSt. und Versandkosten ab Lager in Deutschland, Irrtum/Änderung vorbehalten)

Leere Platine	10 EUR
Basisausstattung *	50 EUR
Andere Bestückungsoptionen	auf Anfrage

Andere Stückzahlen und Ausführungen auf Anfrage.

* Die Basisausstattung beinhalted bestückte und getestete Platine, gesockelten ATmega8PC mit 14,7456 MHz Quartz, RS232 Schnittstelle, 1xLTC2400, Spannungsversorgung und ISP Konektor. Auf Anfrage auch 3,3V Version und auf Wunsch bestücken wir gern auch mit alternativen Quarzfrequenzen.

LTC und LT sind eingetragene Warenzeichen der Linear Technology Corporation.
